Als studentische Hilfskraft am Institut für Automatisierungstechnik der Technischen Universität Dresden entwickelte ich ein EPROM-Programmiergerät für die Typen 2716 to 27512. Das Programmiergerät wird von einem Einchipmikrorechner IC U8820D gesteuert. Dieser Mikrorechner gehörte zur U88x-Reihe, die dem internationalen Vergleichstyp Zilog Z8 entsprach. Die Programmierspannung kann per D/A-Umsetzer AD560 bis 26V vorgegeben werden. Vom PC aus lässt sich der EPROMMer über ein DOS-Programm steuern. Die Verbindung wird eine RS232-Schnittstelle aufgebaut. Zur Spannungsstabilisation kamen die ICs B3170 und ein IC B3370 zum Einsatz.

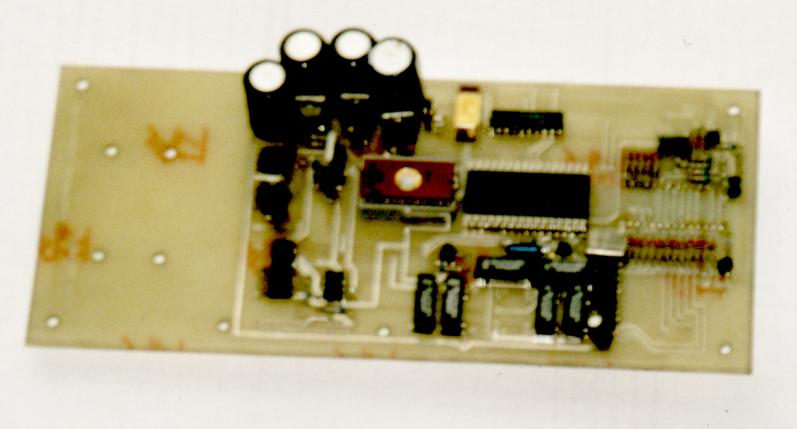

Prototyp (ohne Netztrafo)

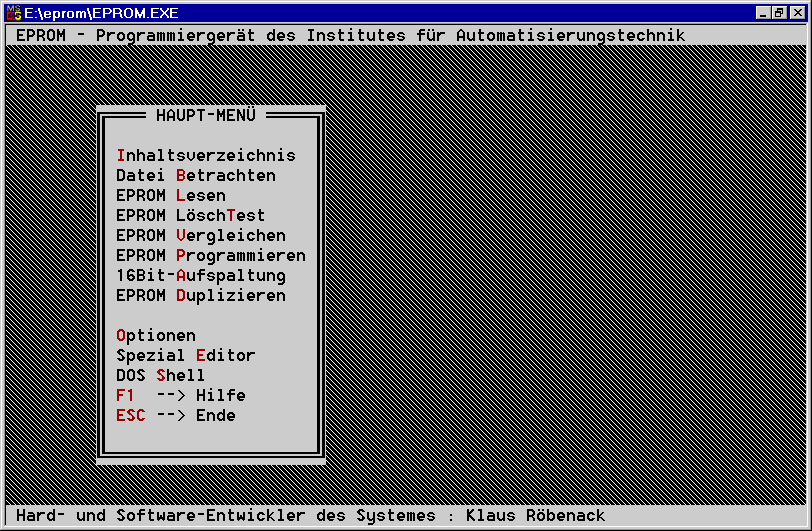

DOS-Software

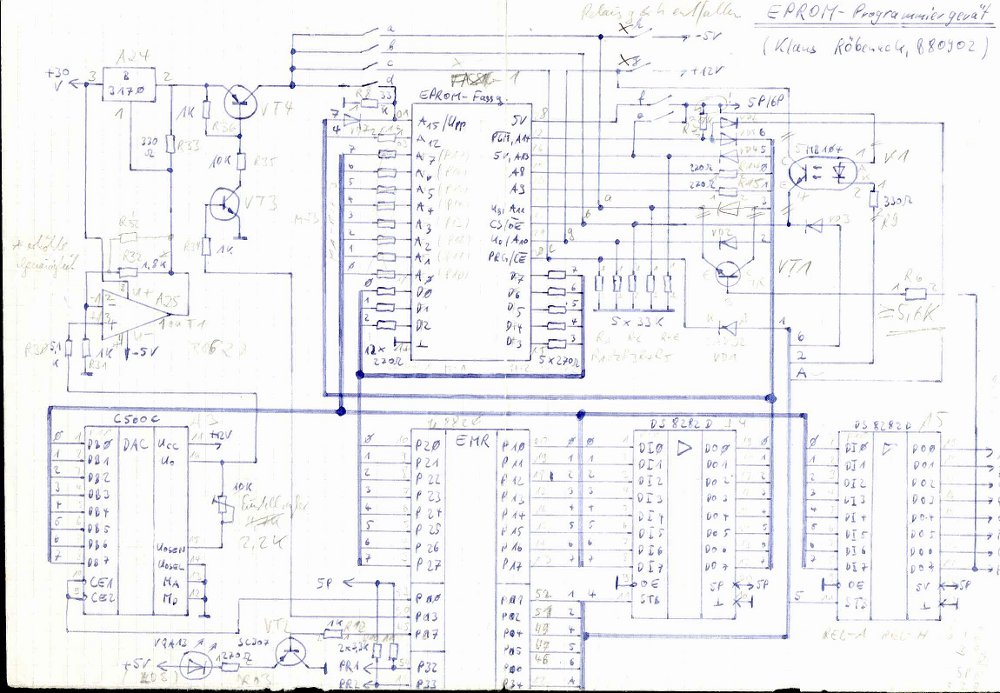

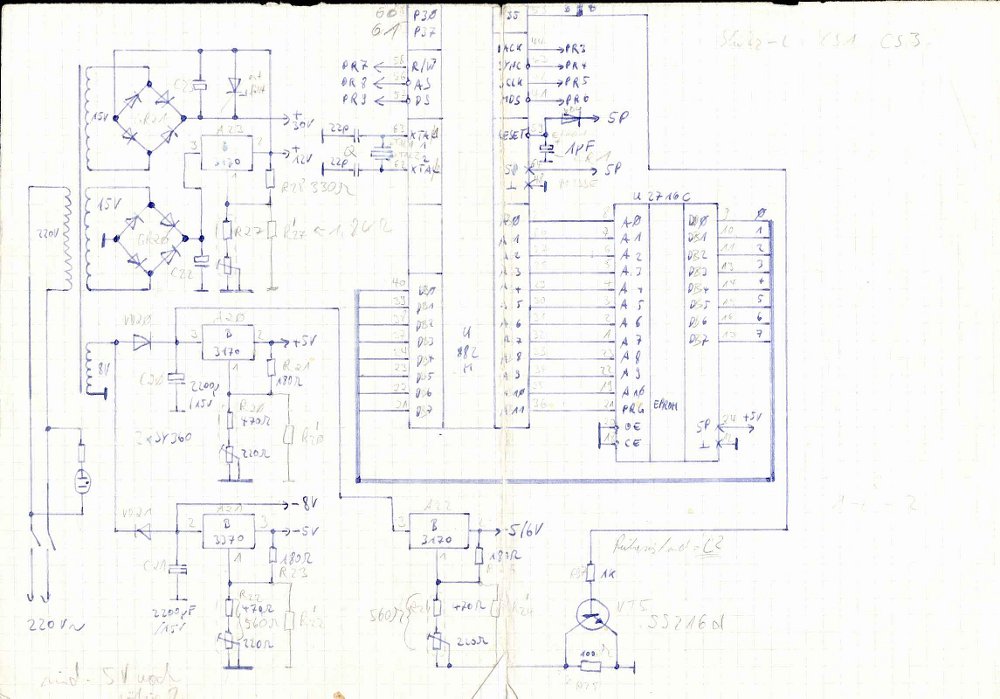

Schaltbild (per Hand gezeichnet)
