Der Adventskalender 2014 von Conrad befasst sich mit verschiedenen Leuchtdioden (LEDs). Im Folgenden werden dazu Schaltungsmodifikationen bzw. -erweiterungen vorgeschlagen.

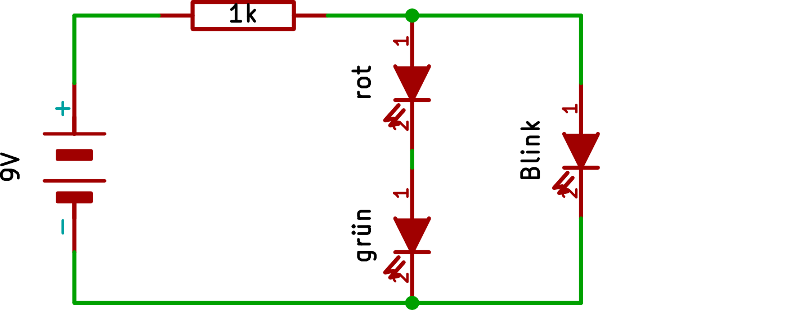

6. Tag: Vereinfachter Wechselblinker
Am 6. Dezember erhält man eine blinkende LED. Wechselblinker sind mit einem anderen Widerstand für den 9. Tag bzw. mit einer weiteren LED für den 11. Tag vorgesehen. Allerdings kann man auch mit den am 6. Tag verfügbaren Bauteilen einen einfachen Wechselblinker aufbauen:

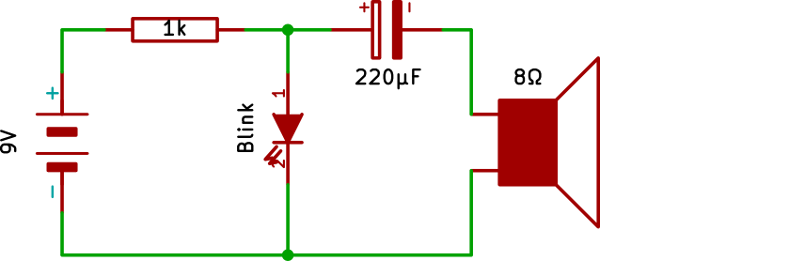

9. Tag: Metronom mit fester Frequenz
Die blinkende LED lässt sich mit einem zusätzlichen Lautsprecher und einem Elektrolytkondensator zum Aubau eines Metronoms nutzen. Im Blinkrythmus der LED ist dann im Lautsprecher ein Knacken zu hören:

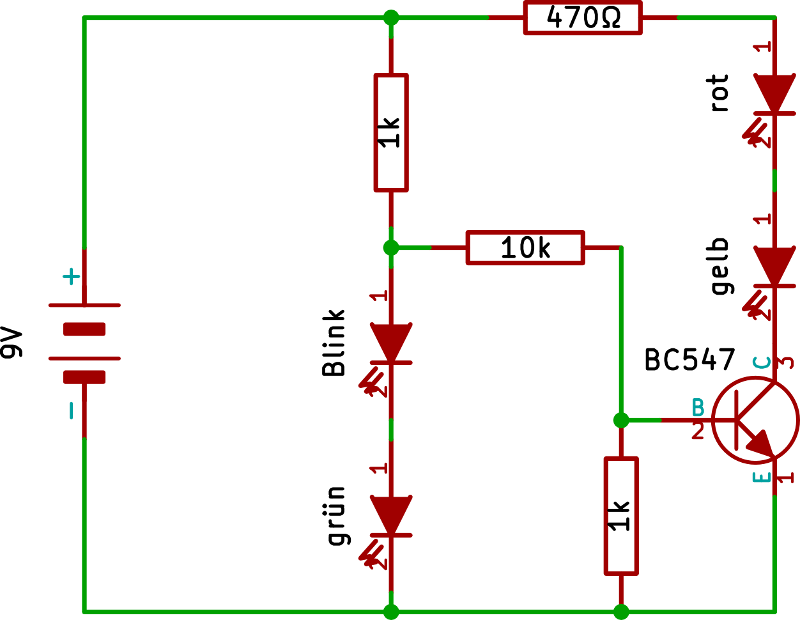

14. Tag: Wechselblinker
Am 14. Tag kann man mit dem NPN-Transistor BC547 einen Vierfach-Blinker aufbauen. In ähnlicher Weise kann man auch einen Wechselblinker realisieren. Leuchtet die Blink-LED, dann ist der Transistor gesperrt.
