Der folgende Beitrag befaßt sich mit dem Aufbau des KW-Retro-Radios, welches von Conrad angeboten wird. Die Inbetriebnahme habe ich abweichend von der mitgelieferten Anleitung vorgenommen. Mit dieser Variante der Inbetriebnahme kann man schrittweise die Funktion überprüfen.
- NF-Endstufe: Kondensatoren C6-C8, IC1 (zusätzlich auf einer DIL-8-Fassung), angeschlossen wurden der Lautsprecher, der Einschalter (am Poti P2) sowie die Batterie (siehe Bild).
- Test: Wenn man einen Anschluß vom Kondensator C7 berührt, sollte ein leichtes Brummen im Laufsprecher zu hören sein.
- Widerstand R3, Kondensator C5 sowie die LED, die auf der Leiterseite anzubringen ist.
- Test: nach Einschalten LED leuchtet.
- NF-Vorstufe: Bestückung des Transistors T2, des Widerstands R4, und des Kondensators C4, Anschluß von Poti P2.
- Test: Störgeräusche werden bei weiterem Aufdrehen des Potis lauter.
- Audion: Zum Schluß werden alle verbleibenden Bauteile montiert, Poti P1, Masse und Antennenleitungen angeschlossen.

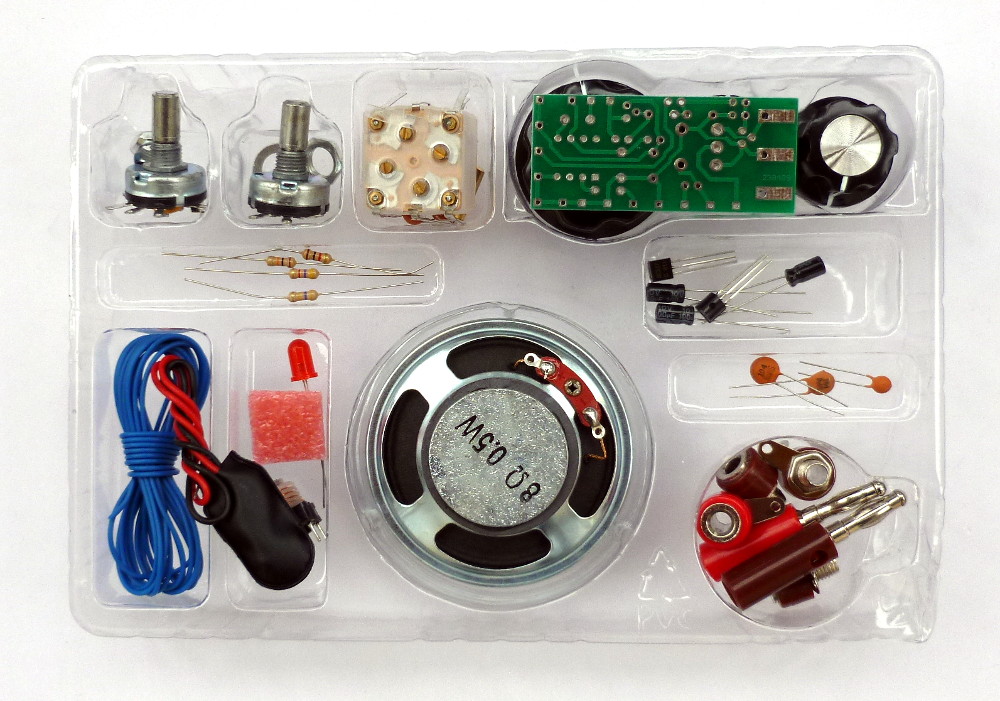

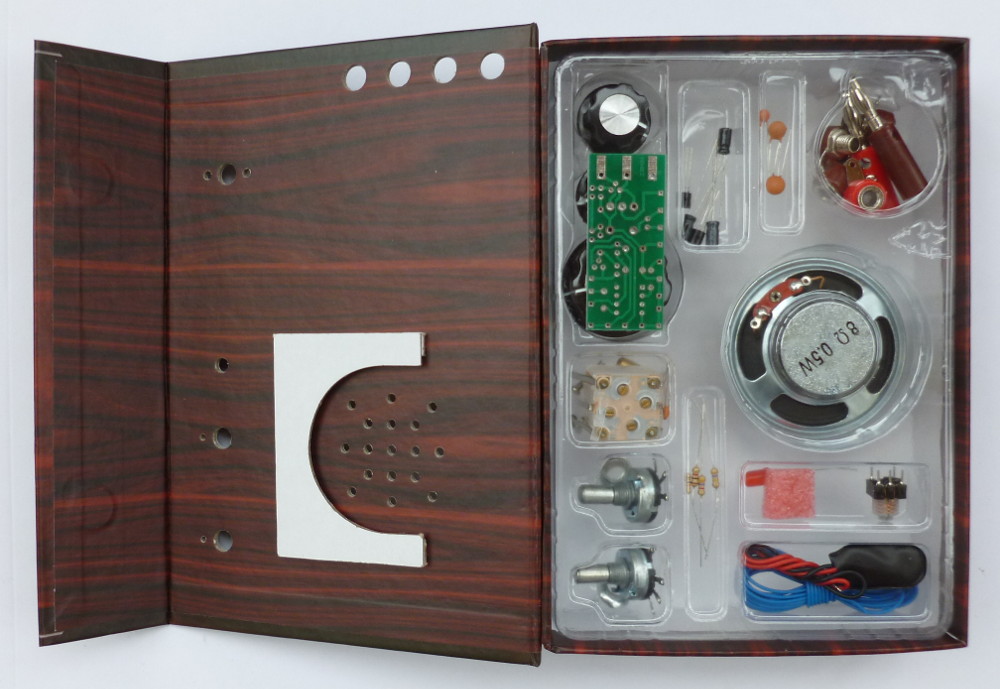

Bausatz

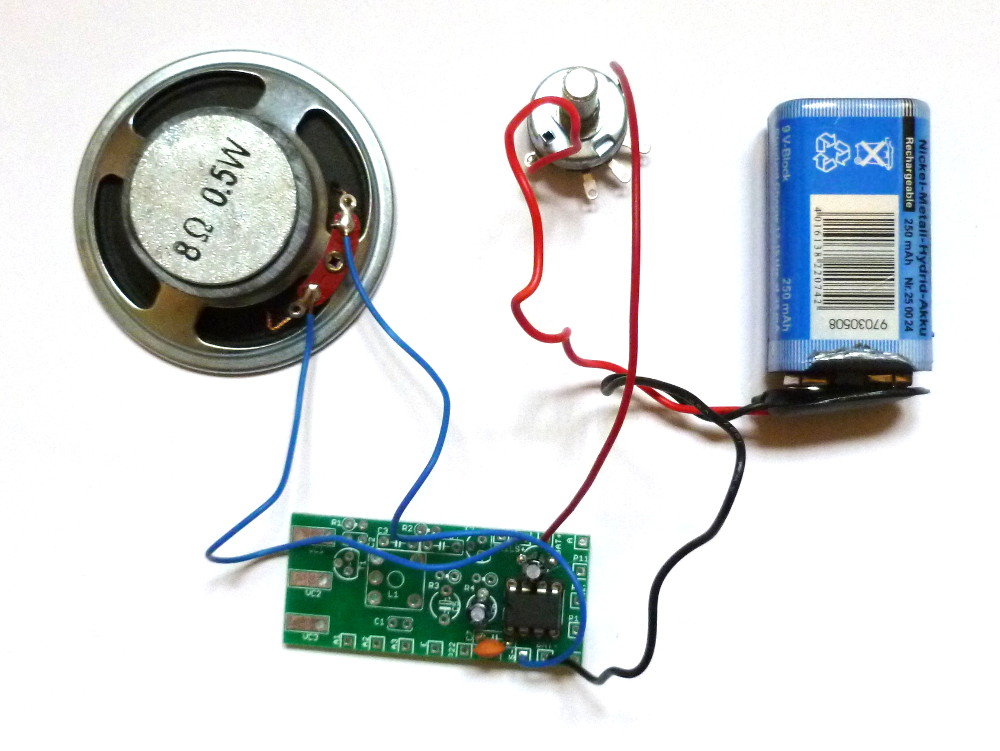

Erster Versuch: Inbetriebnahme des NF-Verstärkers

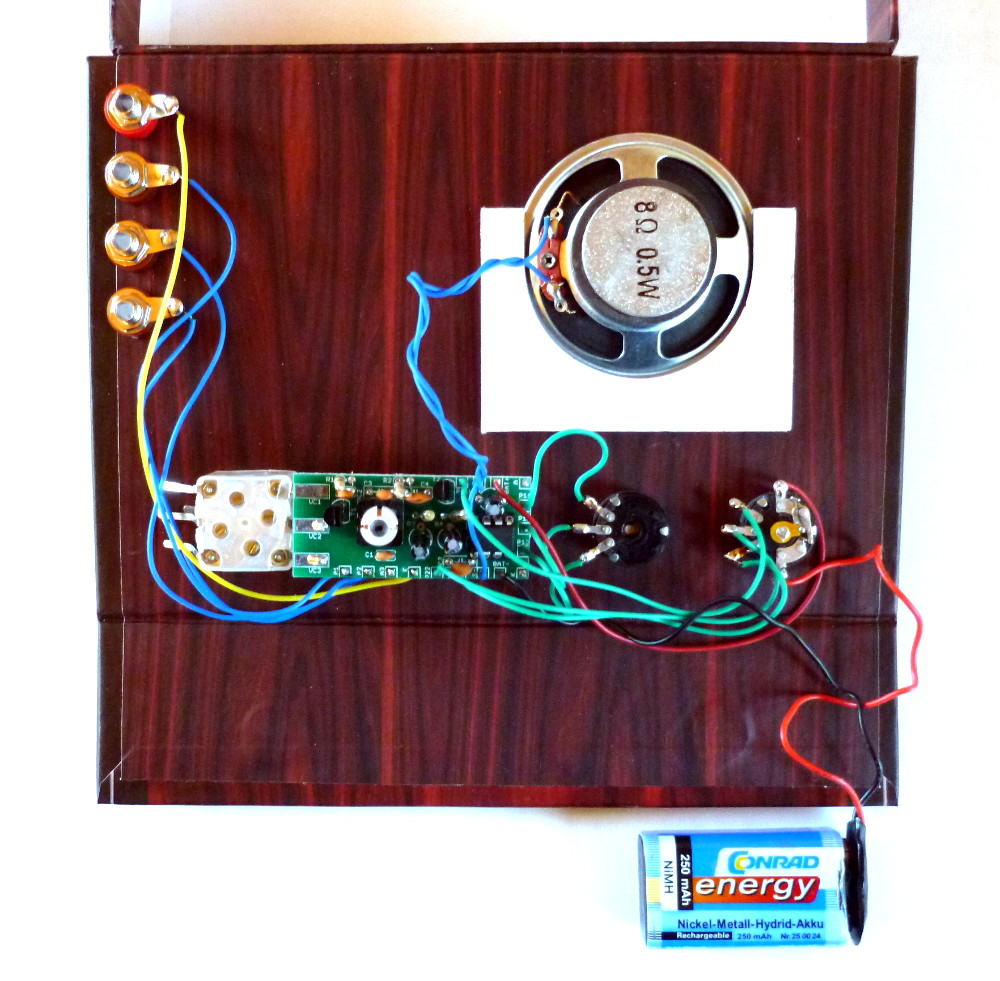

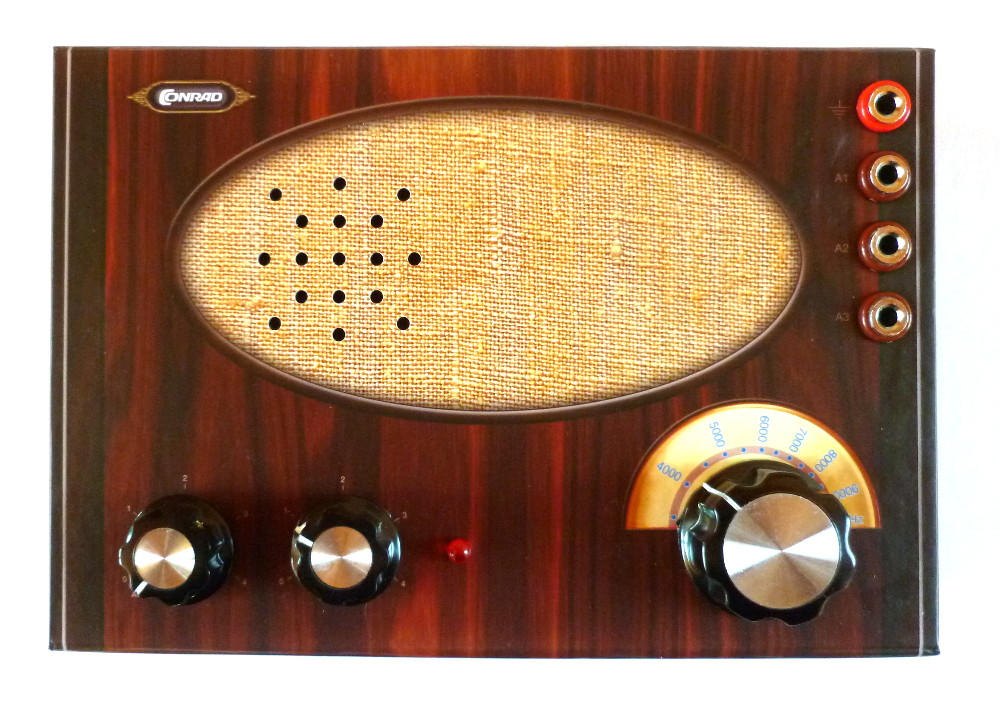

Fertiger KW-Empfänger
