Der Chaos-Generator realisiert eine spezielle Form der logistischen Abbildung bzw. logistischen Gleichung
\[x_{k+1}=f(x_k,p)=p-x_k^2, \quad p\geq 0\]Zum Quadrieren wurde der Analogmultiplizieren AD530D verwendet. Für die Zeitverzögerung mittels Abtast- und Halteglieder (sample & hold) kamen zwei ICs LF398 zum Einsatz. Der Feigenbaum läßt sich mit einem Sägezahngenerator realisieren. Experimente sind hier zu finden.

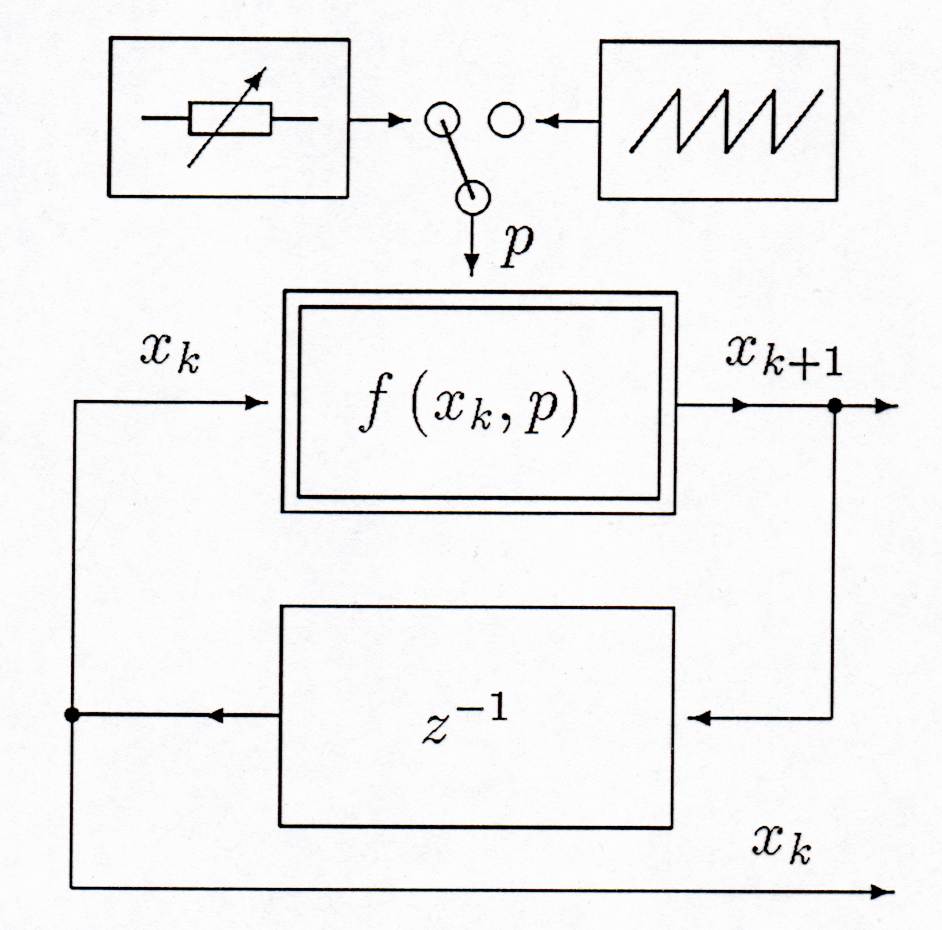

Blockschaltbild
Literatur
K. Röbenack, D. Russwurm: Chaos-Generator. Funkamateur 44 (1995) 12, S. 1297-1299.
Systemverhalten

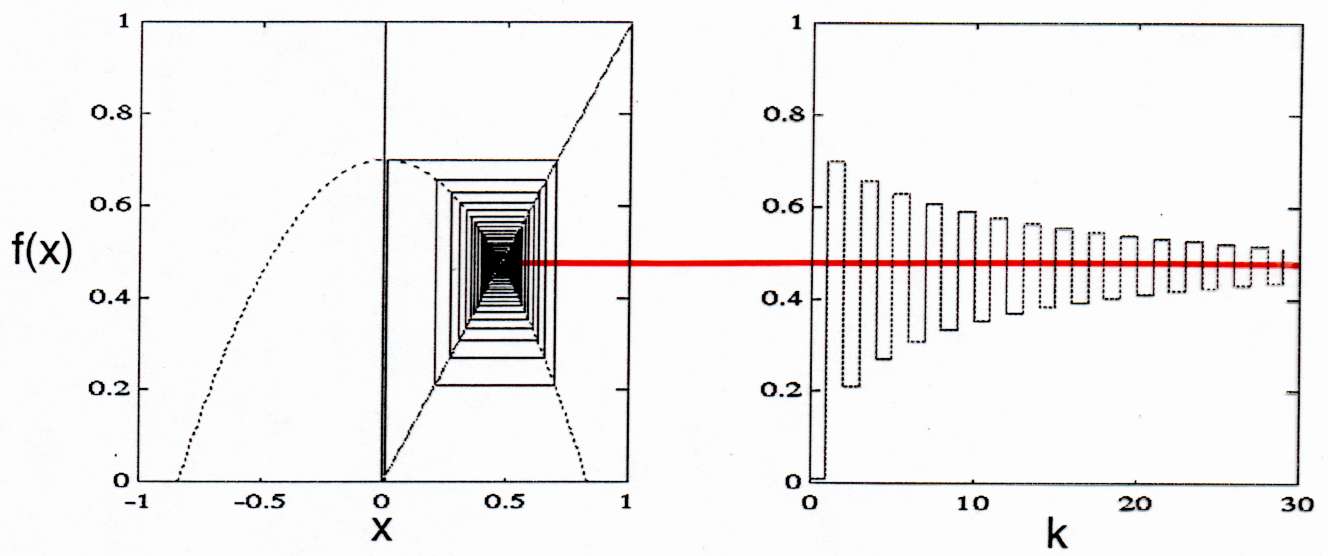

1-periodische Lösung (Fixpunkt, Ruhelage, Gleichgewichtslage)

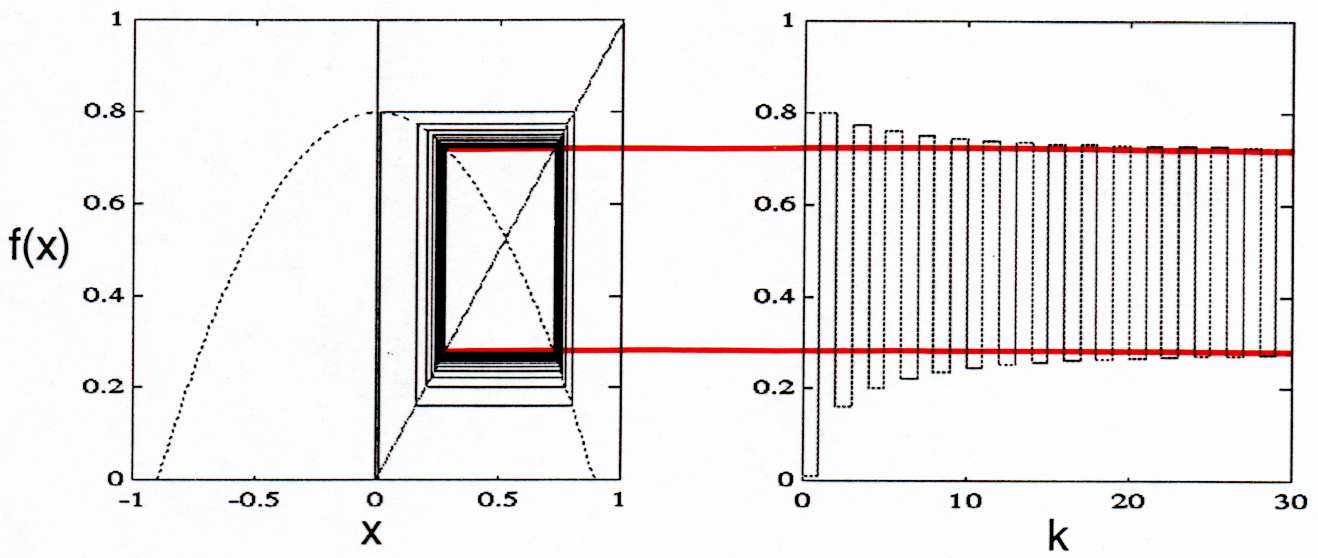

2-periodische Lösung (Grenzzyklus)

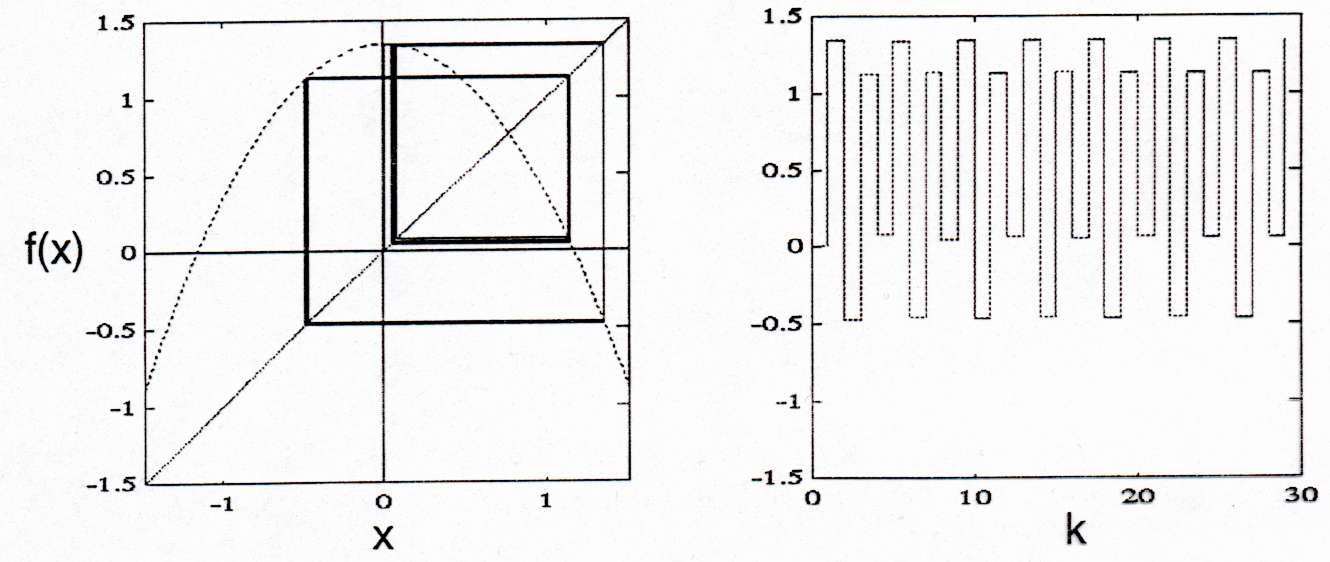

4-periodische Lösung

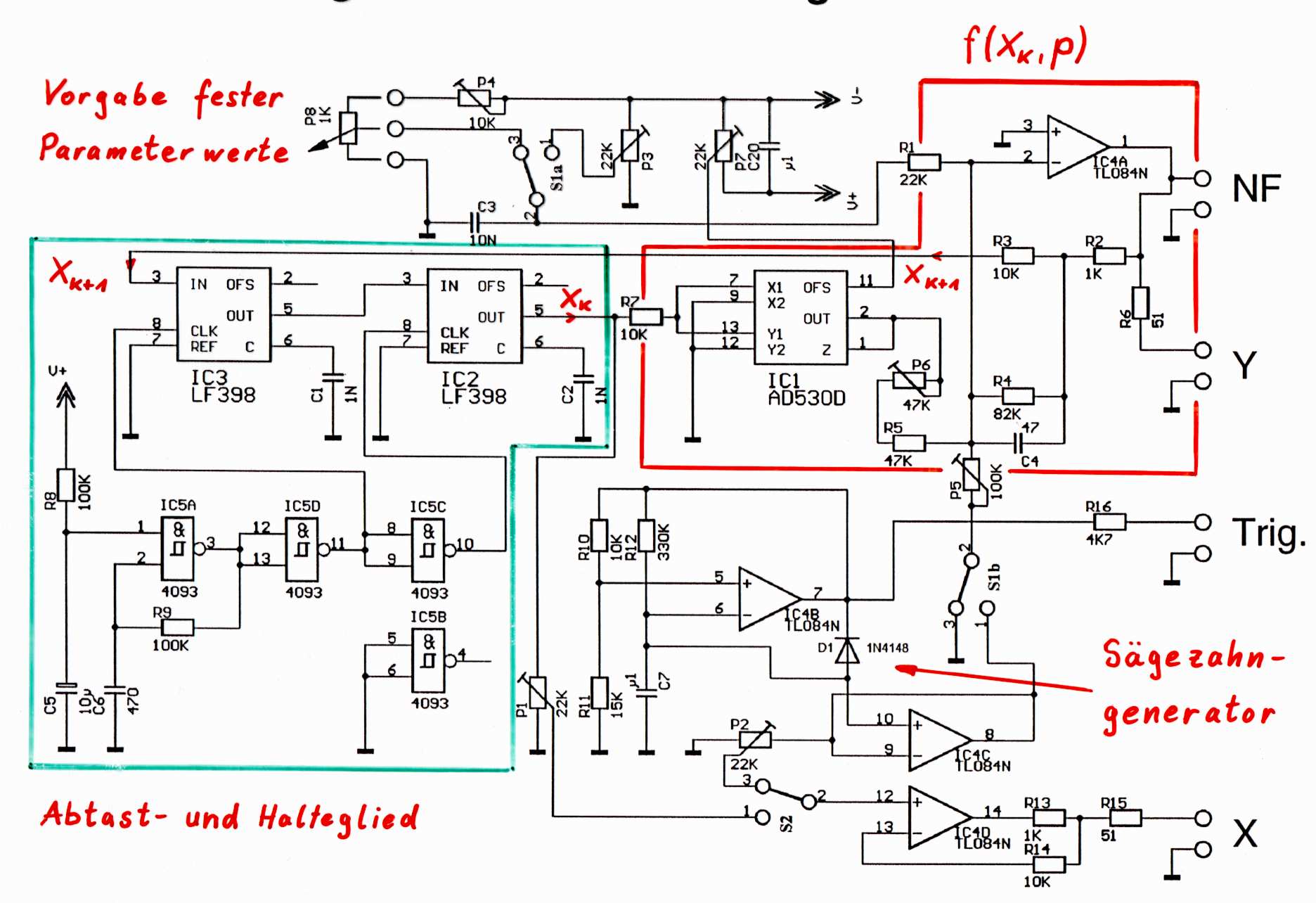

Schaltbild

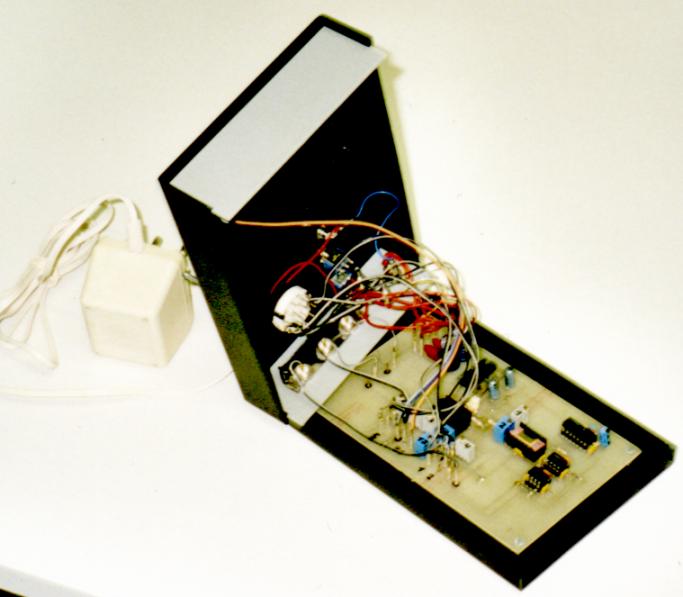

Prototyp

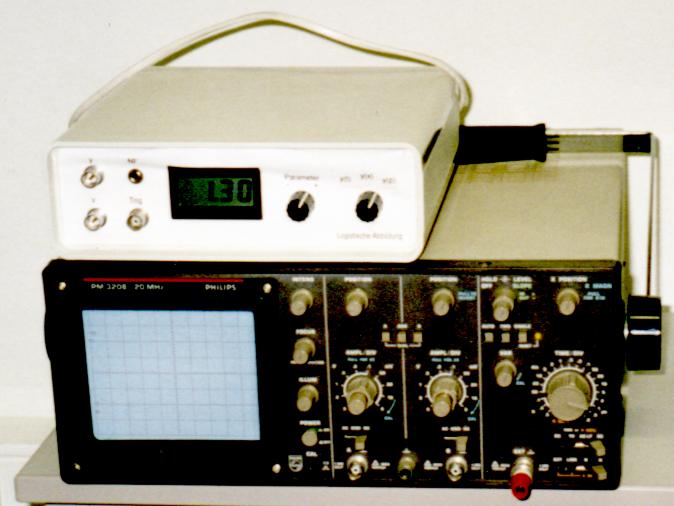

Endversion des Chaos-Generators zusammen mit einem Oszillographen
