Erweitert man einen Detektorempfänger um eine NF-Stufe, so lässt sich bei Einsatz eines Sperrschicht-Feldeffekttransistors eine hohe Eingangsimpedanz der Verstärkerstufe realisieren. Der Schwingkreis wird dadurch weniger belastet, was auch der Trennschärfe zugute kommt. Derartige Schaltung sind beispielsweise in [1] und [2, Abschnitt 2.1] zu finden. Zum Anschluss eines niederohmigen Kopfhörers wurde in der vorliegenden Schaltung ein Übertrager vorgesehen, der eine Impedanzanpassung vornimmt. Die Versorgung der Schaltung erfolgte mit einem 9V-Block.
Literatur
- Wirsum, S. Radiobasteln mit Feldeffekt-Transistoren. Radio-RIM, 1970
- Röbenack, K.: Radiobasteln mit Elektronenröhren - Detektorempfänger und Audionschaltungen. Shaker Verlag, Aachen, 2013.

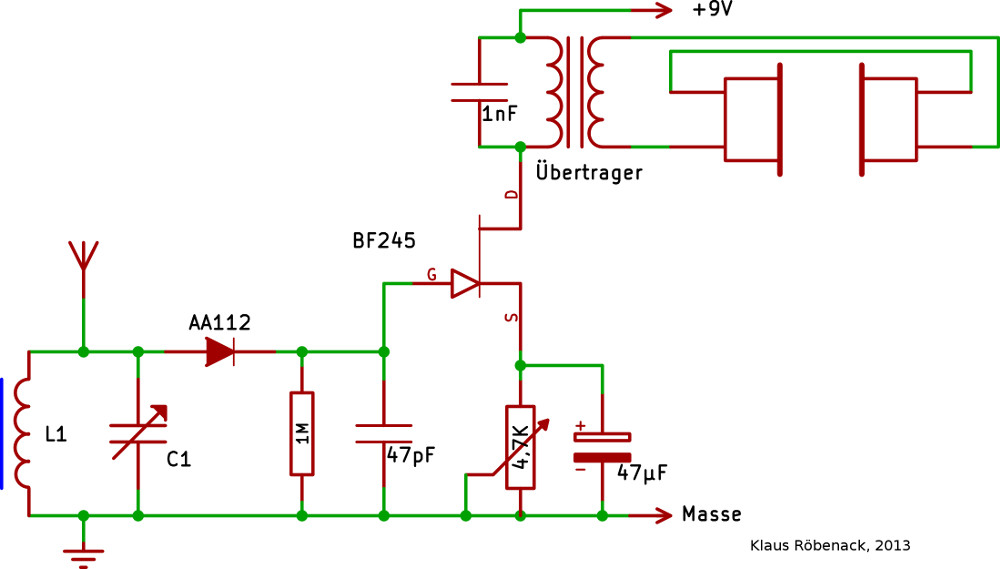

Schaltung

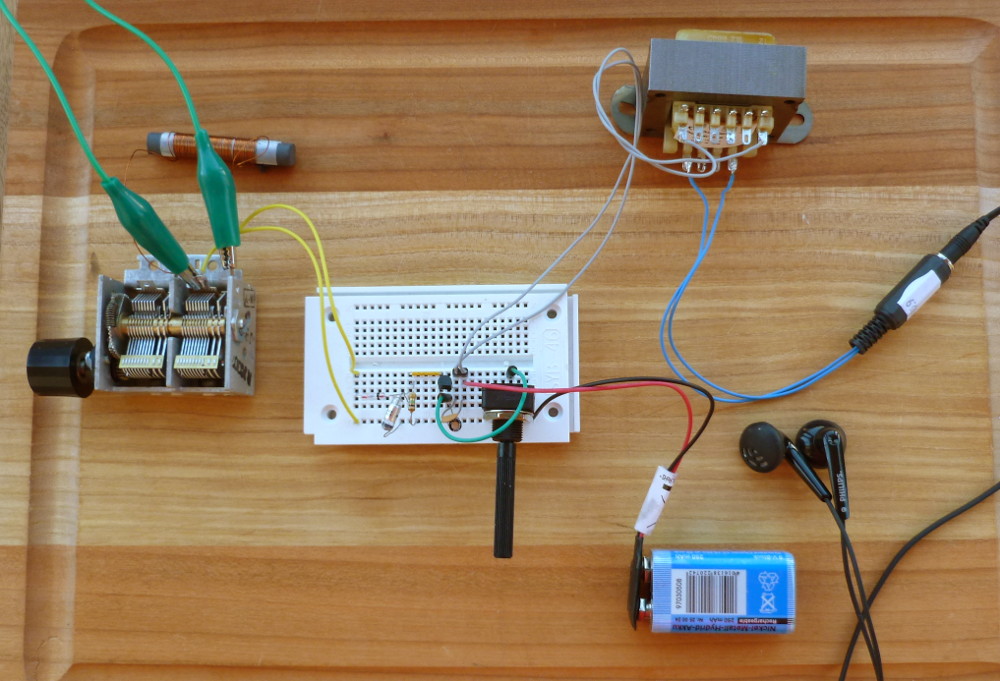

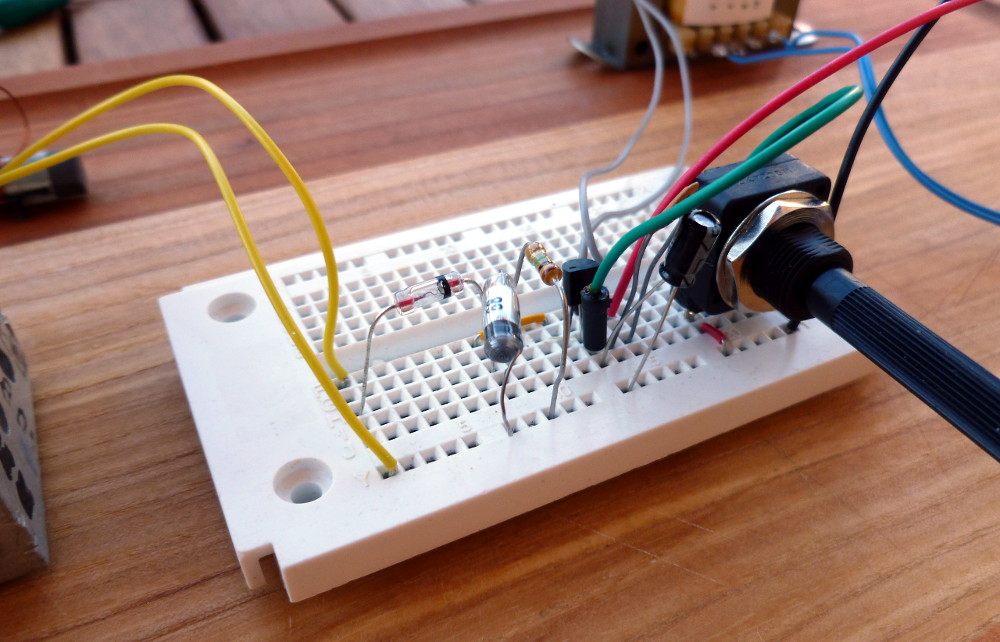

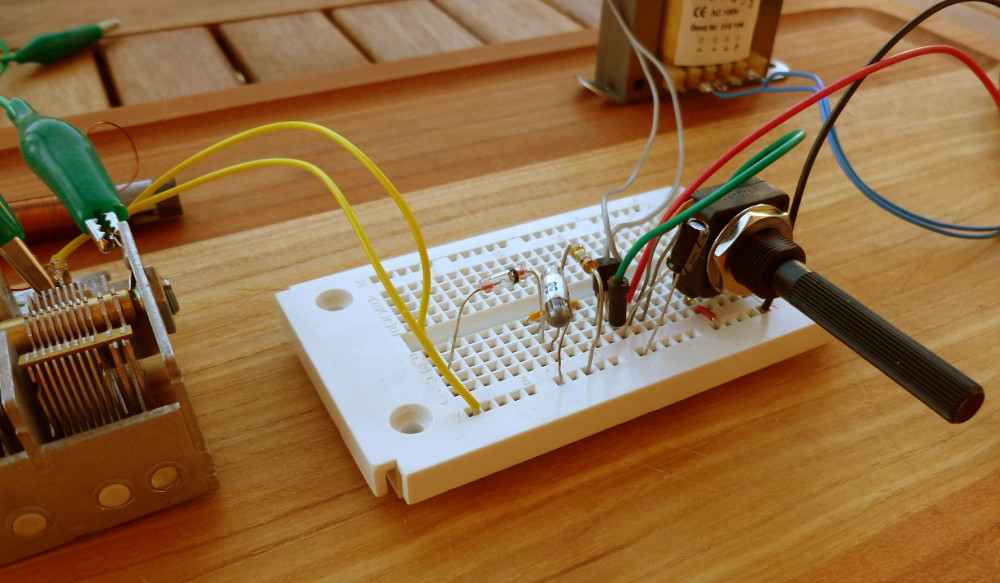

Aufbau
