Die heute üblichen Kopf- bzw. Ohrhörer sind aufgrund ihrer niedrigen Impedanz von typischerweise 32Ω nicht für den direkten Anschluss an Detektorschaltungen geeignet. Mit einem Übertrager lässt sich eine Impedanzanpassung vornehmen. Im einfachsten Fall setzt man dazu einen 6V-Klingeltrafo ein. Die verwendete Gleichrichterschaltung nennt man Einweggleichrichter oder auch Halbwellengleichrichter. Als Diode sollte man eine Germanium-Diode einsetzen. Beim Prototypaufbau wurde die (sehr alte) Spitzendiode OA705 eingesetzt. Mit einer Schottky-Diode verschlechterte sich der Fernempfang deutlich. Die verwendete Drahtantenne hatte eine Länge von 8m.
Literatur
Röbenack, K.: Radiobasteln mit Elektronenröhren - Detektorempfänger und Audionschaltungen. Shaker Verlag, Aachen, 2013. Abschnitt 2.1.

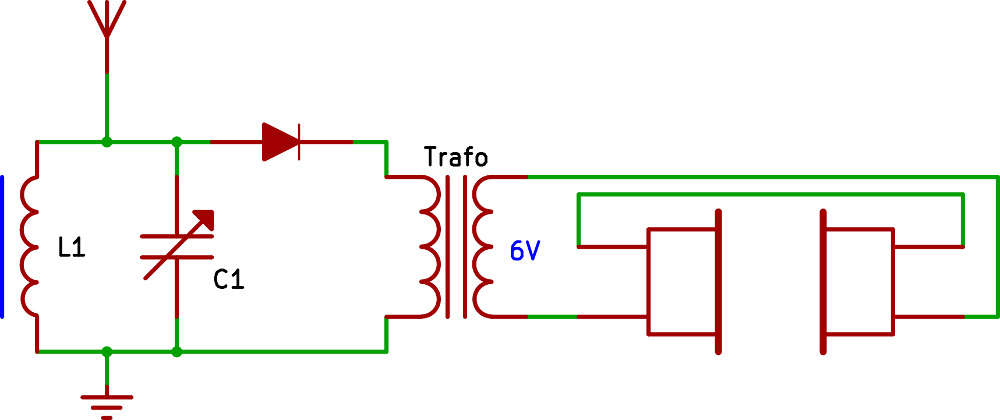

Schaltung

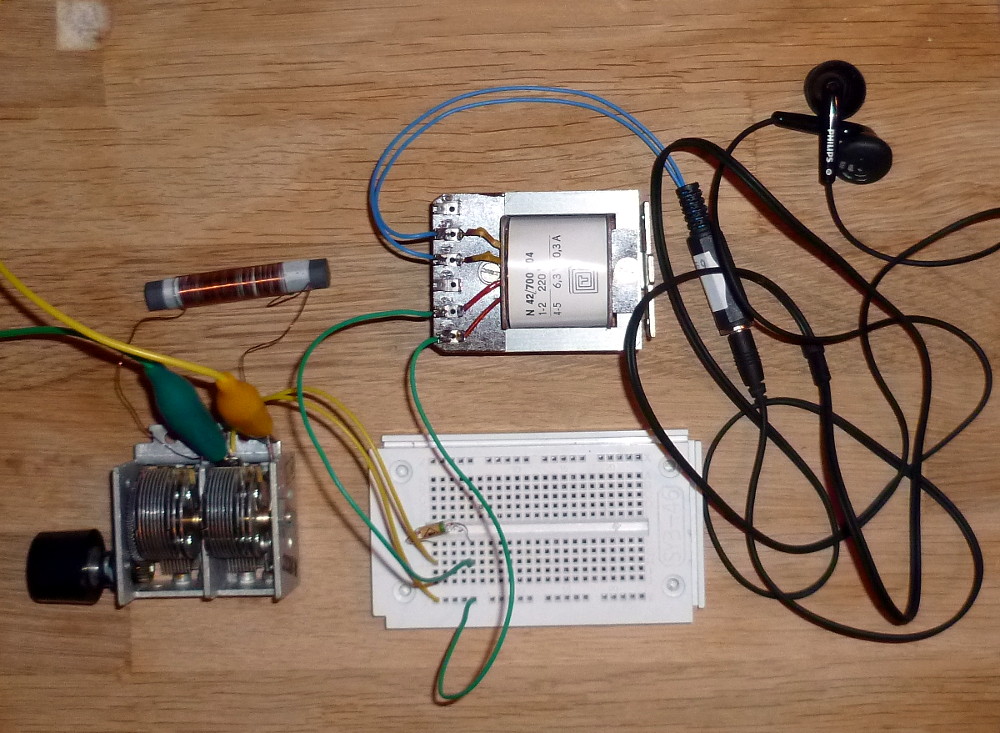

Aufbau mit 6,3V-Heiztrafo

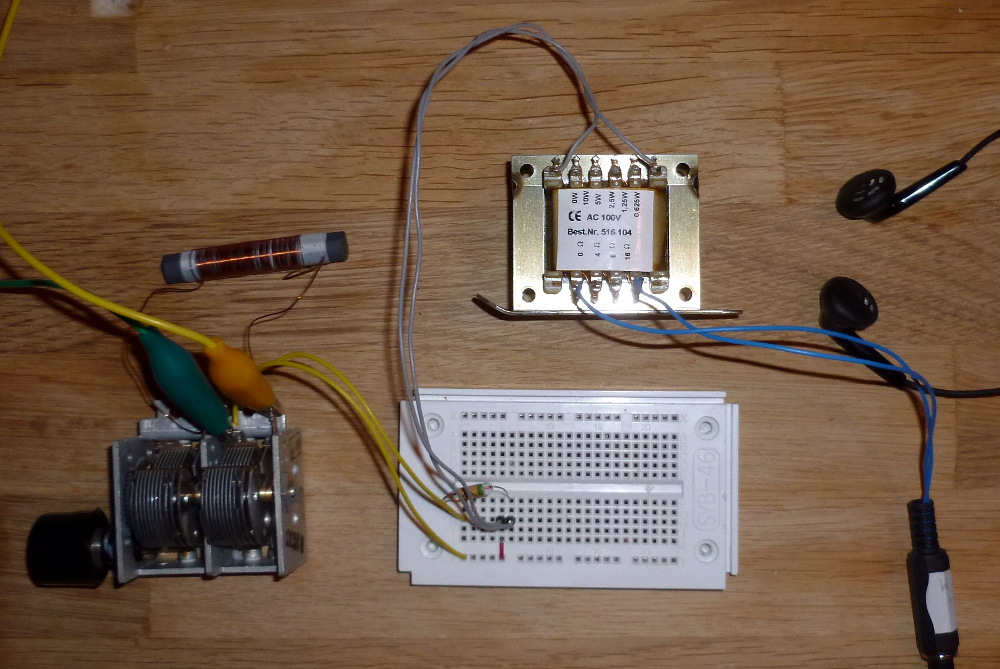

Aufbau mit 100 V Tonfrequenz-Übertrager
