Detektorempfänger lassen sich auch mit der Villard-Verdopplerschaltung aufbauen. In [1, Abb. 2.27] wurden dazu zwei Dioden der Allstrom-Röhre UABC80 verwendet. Der untengezeigte Aufbau nutzt zwei ältere Halbleiterdioden OA685 in Verbindung mit einem Übertrager zur Impedanzanpassung an einem 32Ω-Stereokopfhörer.
Literatur
- Röbenack, K.: Radiobasteln mit Elektronenröhren - Detektorempfänger und Audionschaltungen. Shaker Verlag, Aachen, 2013. Abschnitte 2.1 und 2.3.

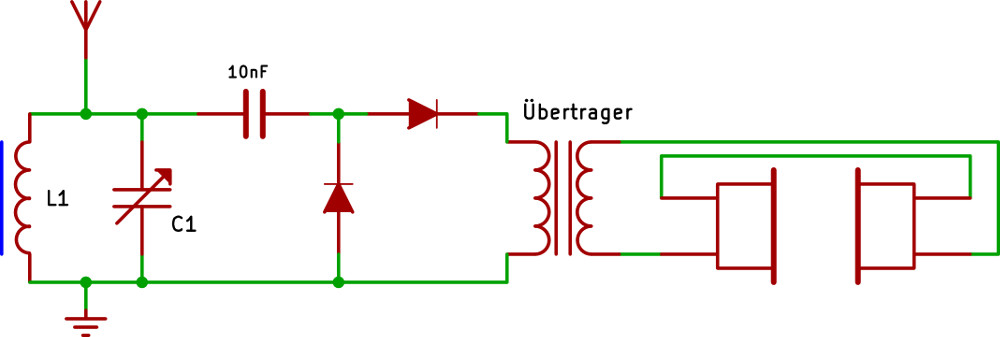

Schaltung
Aufbau
