Die Pentoden der Verbundröhren EBF80, EBF85, EBF89 bzw. EBF83 sind prinzipiell zur HF-, ZF bzw. NF-Verstärkung einsetzbar [1]. Bei manchen Herstellern bzw. Modellvarianten wird nur die Verwendung zur ZF-Verstärkung angeführt, was sicherlich die gängige Einsatzvariante darstellt. Die Duodiode ist zur Amplitudendemodulation vorgesehen, wobei Duodiode und Pentode einen gemeinsamen Kathodenanschluss verfügen. Dabei wird eine Diode zur eigentlichen Hüllkurvendemodulation verwendet, die andere zur Erzeugung einer Regelspannung für die automatische Verstärkungsregelung. Die Demodulation kann sowohl in Reihen- als auch in Parallelschaltung erfolgen. Konkrete Schaltungsvorschläge sind in [2] zu finden.
Alle vier Röhren haben die gleiche Sockelbeschaltung (9-poliger Noval-Sockel). Die Röhren EBF80, EBF85 und EBF89 unterscheiden sich nur wenig in ihren Betriebsdaten. Die EBF83 ist dagegen eine Niederspannungsröhre, die für den KFZ-Einsatz vorgesehen war [3].
Literatur
- Empfängerröhren. RFT electronic. Röhrentaschenbuch, verschiedene Jahrgänge.
- Röbenack, K.: Radiobasteln mit Elektronenröhren - Detektorempfänger und Audionschaltungen. Shaker Verlag, Aachen, 2013, Abschnitt 2.4.
- Neue Röhren für Autosuper. Funkschau, 1957, Jhrg. 29, Nr. 15, S. 409-411.

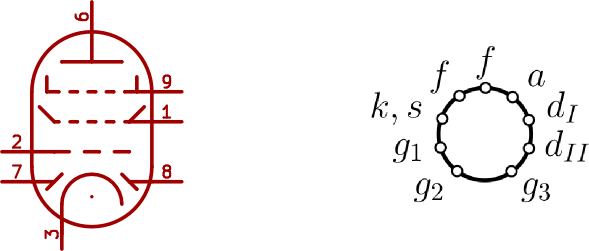

Schaltsymbol und Sockelschaltbild

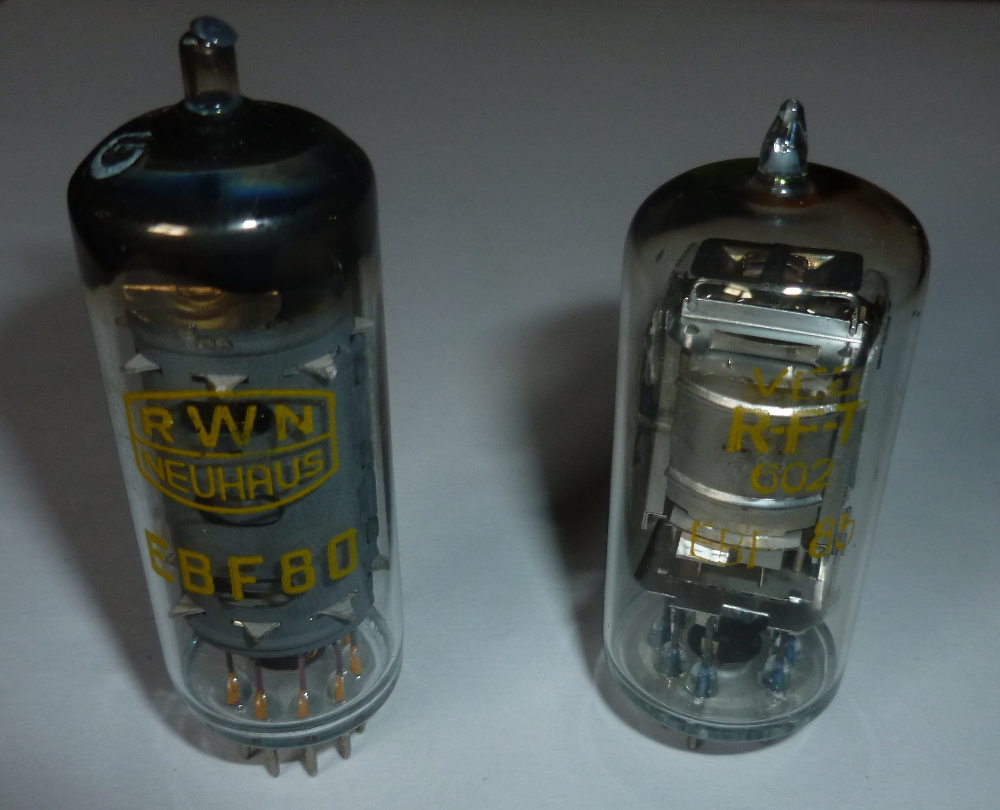

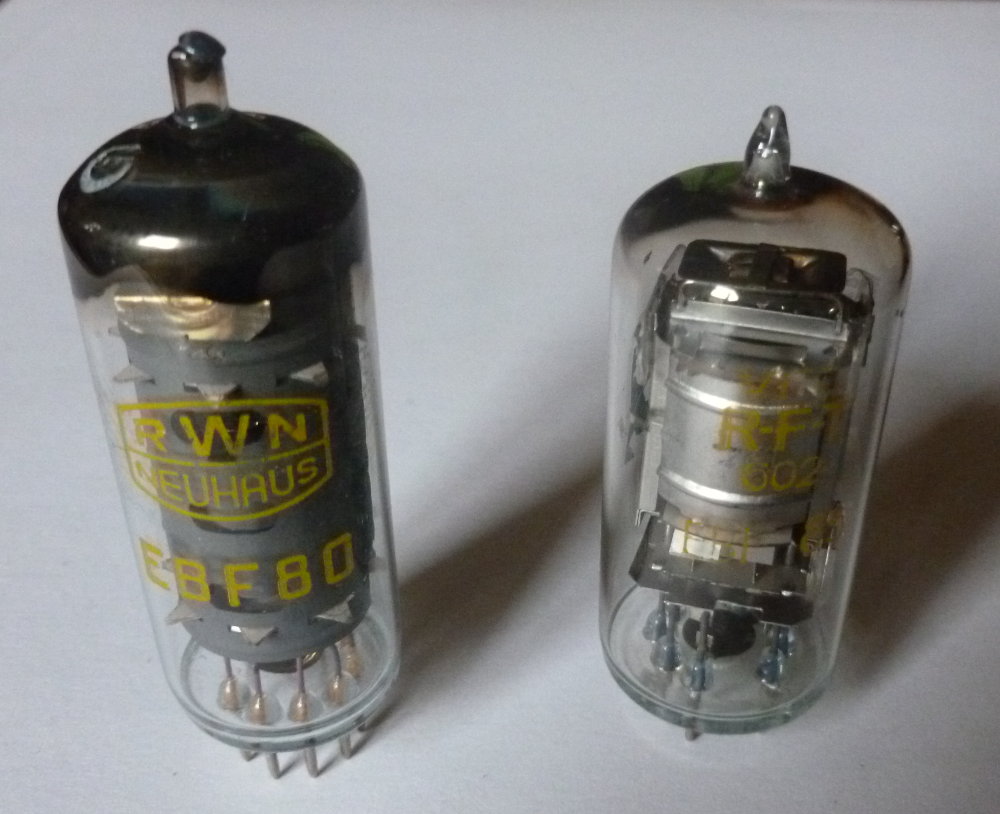

Röhren EBF80 und EBF85

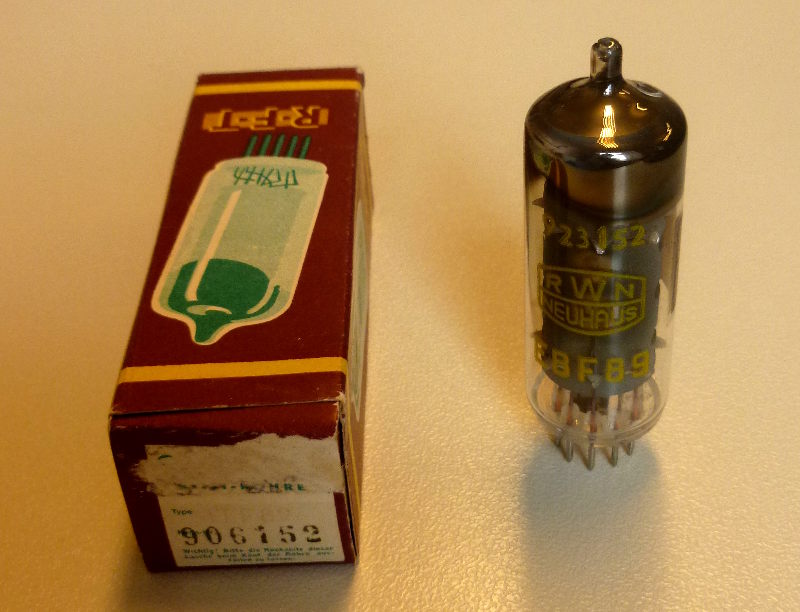

Röhre EBF89

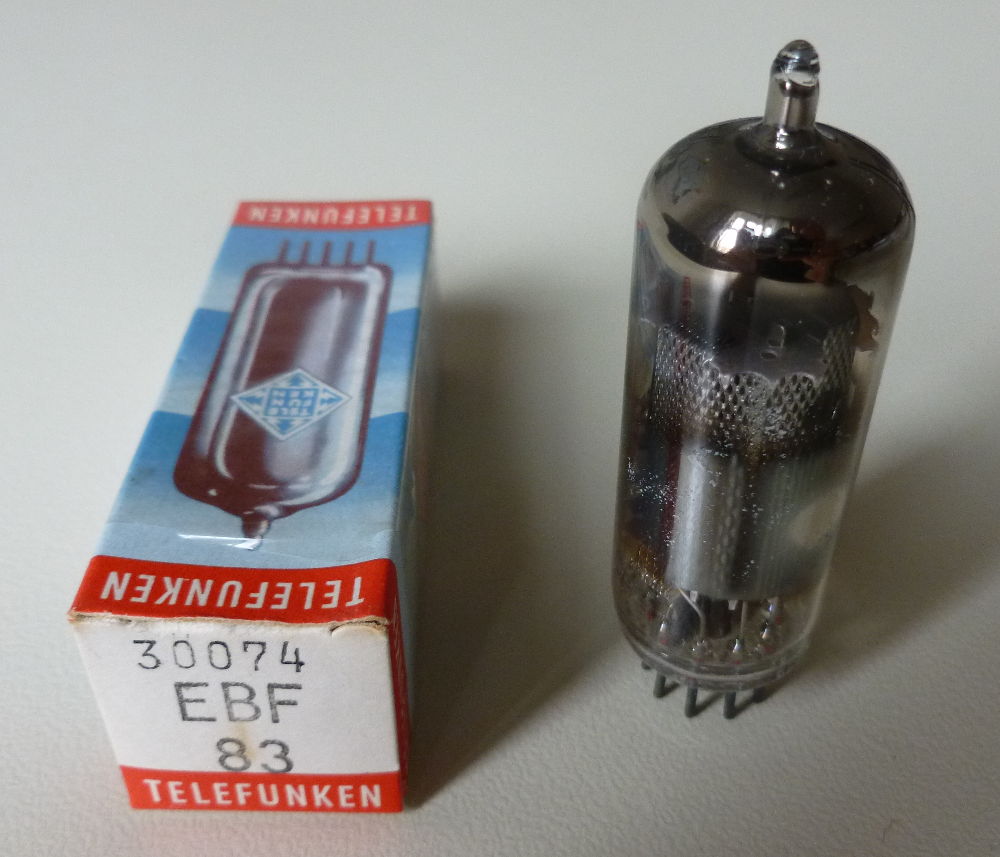

Niederspannungsröhre EBF83
