Der IC TDA7052A ist ein 1W-NF-Verstärkerschaltkreis. Die maximale Verstärkung wird mit 35,5dB angegeben, was einem Verstärkungsfaktor von ca. 60 entspricht. Der Schaltkreis verfügt über eine integrierte Lautstärkeeinstellung. Der Nachteil dieses Schaltkreises liegt in der vergleichsweise niedrigen Eingangsimpedanz von ca. 20 kΩ. Zur Anhebung des Eingangswiderstandes wurde dem Verstärker ein Kathodenfolger mit der Niederspannungsröhre EF98 vorgeschaltet. Heiz- und Anodenspannung der Röhre sowie die Versorgung des Schaltkreises erfolgten mit 6V. Die Röhre EF98 ist eigentlich eine steile Pentode, die in der Schaltung als Triode betrieben wird.
Literatur
Röbenack, K.: Audioverstärker mit Röhrenvorstufe - Einfache Schaltungen zum Selberbauen. Printed by CreateSpace, Juli 2014, ISBN 978-1500482206, Abschnitt 2.3.

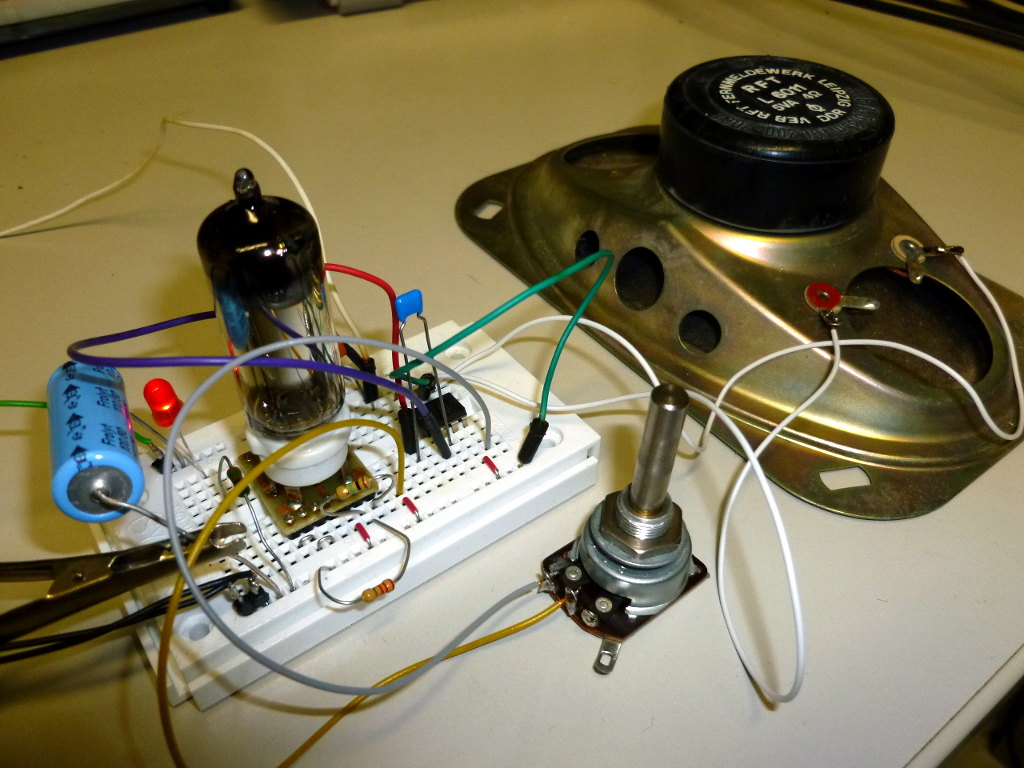

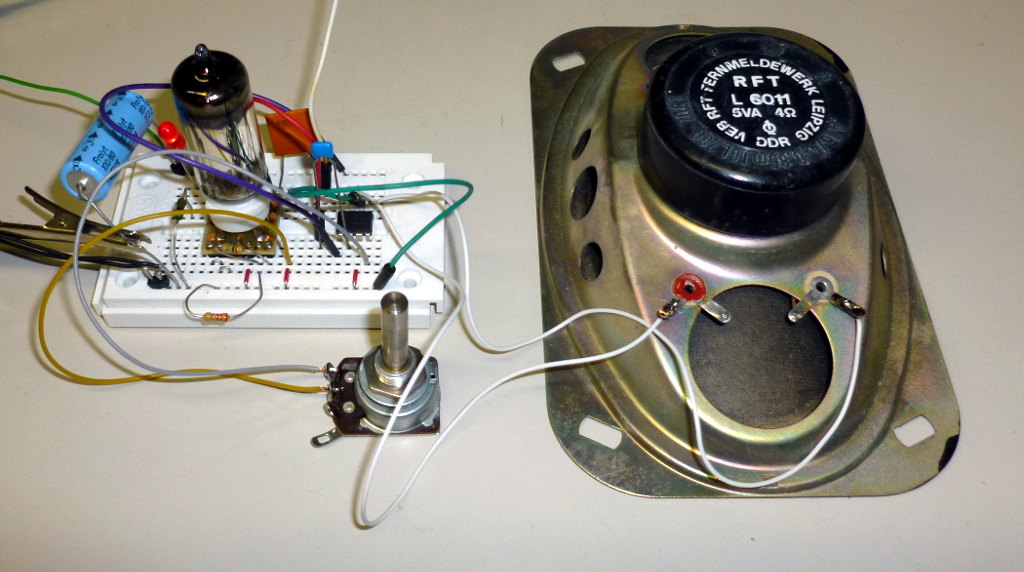

Prototypaufbau
