Ausgangspunkt war das Lauflicht mit A277 und 10 LEDs [1]. In Erweiterung dieser Schaltung wurden jetzt zwei A277 kaskadiert, wodurch 22 LEDs eingesetzt werden können. Bei der Kaskadierung mehrerer A277 im Punktbetrieb ist zu beachten, daß bei Überschreiten der durch Pin 3 festgelegten oberen Grenze des Referenzspannungsbereichs die 12te LED weiter leuchtet. Das würde hier die LED D11 des ersten A277 betreffen. Mit Aktivierung des zweiten A277 wird daher über den pnp-Schalttransistor GS109 (ebenfalls aus DDR-Produktion) diese LED überbrückt. Dieser Schaltungsvorschlag beruht auf [2], S. 32, Bild 4.4.
Literatur:
- K. Röbenack: Mini-Lauflicht. Funkamateur 3/1992, S. 164.
- LED-Ansteuerschaltkreis A 277 D - Eigenschaften und Einsatzmöglichkeiten. Information - Applikation. Mikroelektronik, Heft 10, VEB Halbleiterwek Frankfurt/Oder, 1981.

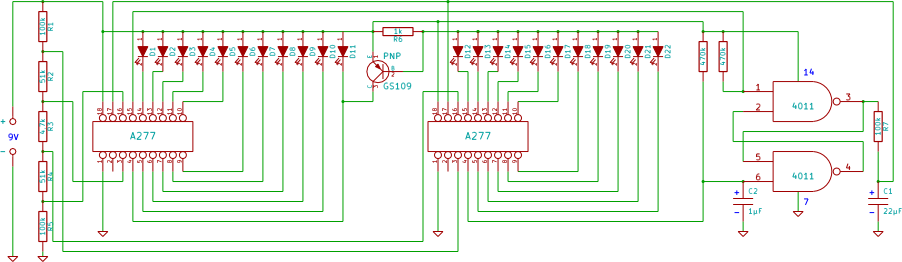

Schaltbild

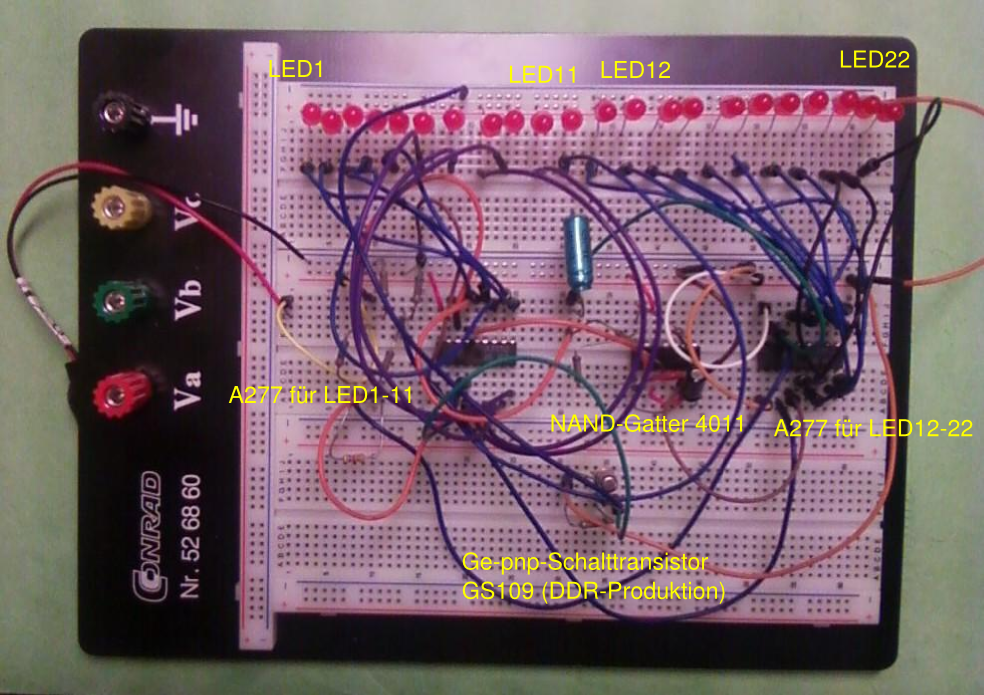

Prototypaufbau
