Der IC TA7642 ist ein häufig eingesetzter Empfängerschaltkreis für den Mittelwellenbereich [1,2]. Der Schaltkreis lässt sich mit einem Röhren-NF-Verstärker kombinieren. Ein konkreter Schaltungsentwurf wurde in [3] vorgestellt.
Für die Röhren-NF-Verstärkung wurden die Batterieröhren DF91 (Äquivalenztyp: 1TA) und DL96 eingesetzt. Dabei ist die Leistungspentode DL96 für die Lautsprecherendstufe vorgesehen, die DF91 übernimmt die Vorverstärkung. Beide Röhren werden anodenseitig mit 27V aus drei 9V-Blöcken versorgt. Die Heizung erfolgt durch eine alkalische Monozelle, über die auch der TA7642 versorgt wird.
Literatur
- Kainka, B.: Radio-Baubuch: Vom Detektor- zum DRM-Empfänger. Elektor-Verlag, 2006, Abschnitt 4.6.
- Sichla, F.: Empfangsprinzipien und Empfängerschaltungen: Selbstbauprojekte zwischen Detektor und Software Defined Radio. Verlag für Technik und Handwerk (vth), 2009, S. 55-57.
- Röbenack, K.: Radiobasteln mit Elektronenröhren - Detektorempfänger und Audionschaltungen. Shaker Verlag, Aachen, 2013, Abschnitt 3.6.

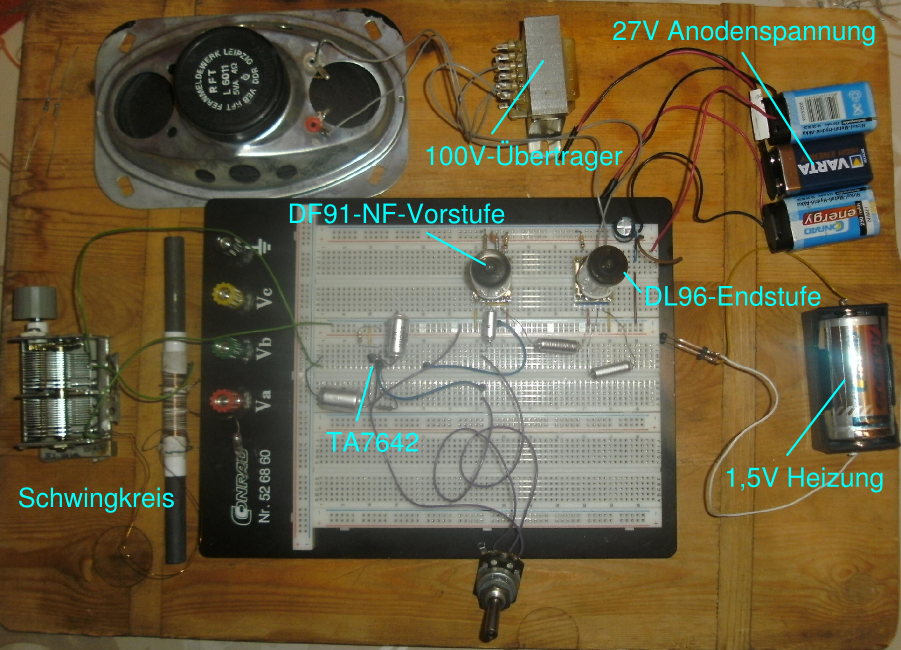

Prototypaufbau
