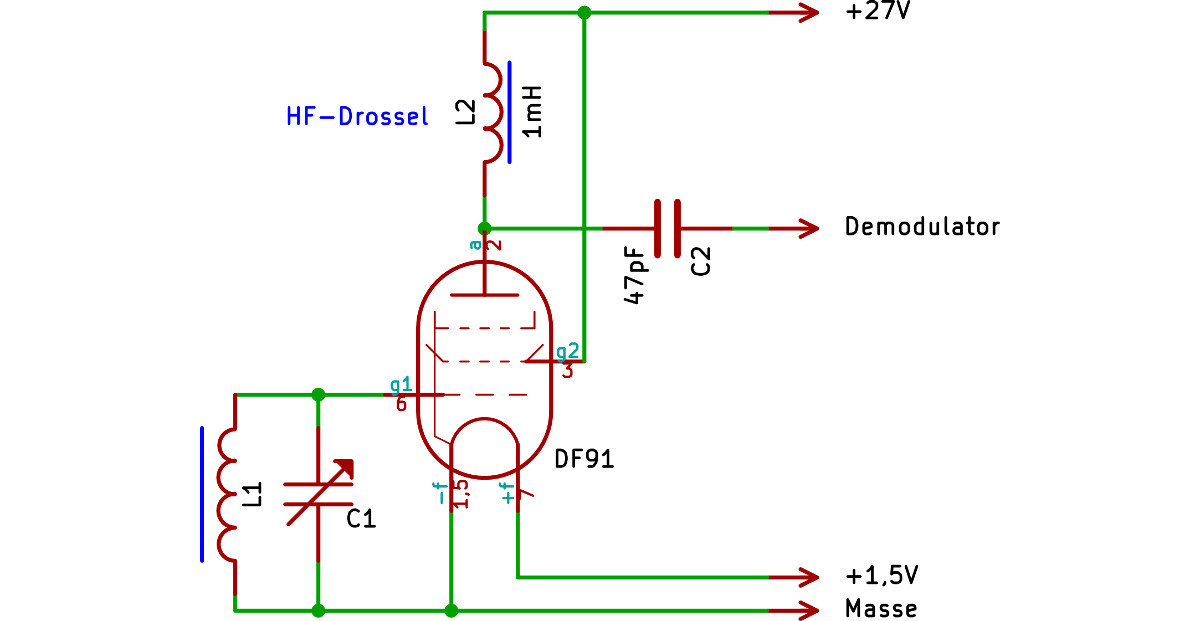

Ein Empfänger mit Batterieröhren sollte auch ohne Erdung und längere Antenne funktionieren. Bei Geradeausempfängern ist dazu die Demodulationsstufe um eine HF-Vorstufe zu ergänzen. Die nachfolgende Abbildung zeigt einen Schaltungsvorschlag für eine nichtselektive HF-Vorstufe [1]. Man spricht dabei auch von einer aperiodischen Vorstufe. Der Vorteil gegenüber einer selektiven Vorstufe liegt darin, dass der aufwendige Abgleich der zwei Schwingkreise entfällt. Als HF-Verstärkerröhre wird die DF91 (Äquivalenztyp: 1T4) eingesetzt. Die Triode der DAF91 bzw. DAF96 ist hierfür nicht geeignet, da sie nur für den Einsatz in NF-Verstärkern ausgelegt ist [2]. Die angegebene Schaltung lässt sich leicht um eine Entdämpfung erweitern [1, S. 59].
Literatur
- Röbenack, K.: Radiobasteln mit Elektronenröhren - Detektorempfänger und Audionschaltungen. Shaker Verlag, Aachen, 2013. Abschnitt 2.7.
- Rodenhuis, E.; Sparbier, W.: Röhren für Batterie-Empfänger. Philips’ Technische Bibliothek, 1956.
Schaltung
HF-Drossel
Für die HF-Drossel L2 wurde der Spulenkörper T1.4 verwendet, der eine Induktivitätskonstante von ca. 5nH pro Windungsquadrat aufweist. Grundsätzlich sollte man bei einer HF-Drossel möglichst viele Windungen aufbringen. Für die Induktivität von 1mH sind ca. 450 Windungen erforderlich.
