Kern des Reaktionstester ist der Einchipmikrorechner (Mikrocontroller) U883D, der mit 8MHz getaktet wird. Das Programm ist in einem 2KByte EPROM 2716 abgelegt. Die Datenleitungen des EPROMs sind direkt mit Port 1 des Mikrocontrollers verbunden, die unteren 8-Bit der Adressleitungen gehen über den Treiberschaltkreis 74LS374. Für die oberen 3 Adressleitungen des EPROMs sind mit Port 0 verbunden. Die Reaktionszeit wird auf einem 3 1/2-stelligen LCD-Display (z.B. SE6902) angezeigt. Die Ansteuerung der LCD-Anzeige übernimmt ein UP7211D, der über mit dem Mikrocontroller über Port 2 kommuniziert. Die Bedienung des Reaktionstesters erfolgt über 4 Tasten: Start, Reaktion, Ton ein, Ton aus. Die Abfrage dieser Tasten erfolgt über Port 3, welches außerdem für die LED-Ausgabe und die Erzeugung eines akustischen Signals genutzt wird.

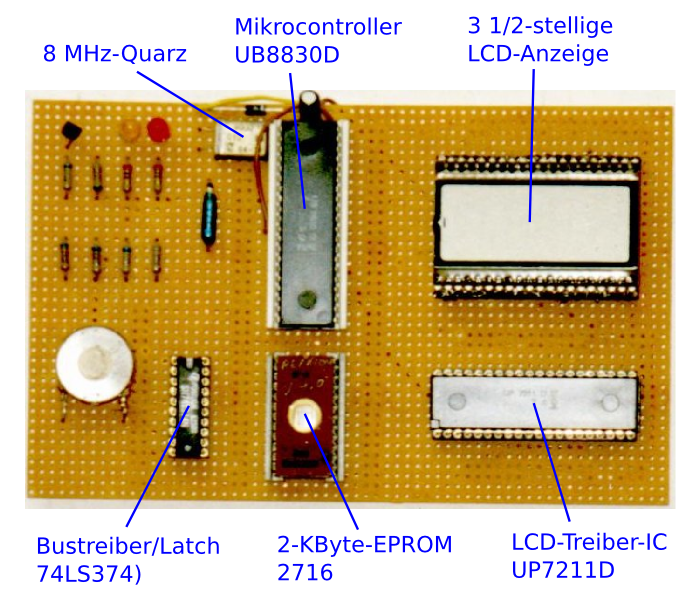

Der experimentelle Aufbau des Reaktionstester erfolgte auf einer Lockrasterleiterplatte. Die Eingabetasten sind auf dieser Leiterplatte nicht angebracht. Der Piezo-Signalgeber zur akustischen Ausgabe ist links unten im Bild zu sehen.
Literatur
K. Röbenack, H. Schultz: Reaktionstester mit Mikrocontroller, Funkamateur 43 (1994), H 4, S. 282-283.
Experimenteller Aufbau auf Lochrasterkarte
