Die russische Röhre 2Ж27Л (2SH27L) ist eine direkt geheizte Pentode. Die nominelle Heizspannung beträgt 2,2 V. Der Heizstrombedarf ist mit ca. 57 mA (Toleranzbereich: 51..63 mA) außerordentlich gering. Die Röhre besitzt einen 8-poligen Loktal-Sockel. Der Glaskolben ist unter einer Metall-Schutzhülle verborgen. Obwohl die Röhre herstellerseitig für 120 V Anodenspannung vorgesehen ist, funktionert sie in etlichen Anwendungen auch mit deutlich niedrigeren Spannungen.
Externe Links
- Die russische Röhre 2SH27L (Jogis Röhrenbude)
- Das 2SH27L-Tetroden-Audion (von Burkhard Kainka)
- Batterieröhre 2SH27L (von AK MODUL-BUS Computer GmbH)
- AM-Röhren-Super mit 2SH27L (von Stephan Laage-Witt)

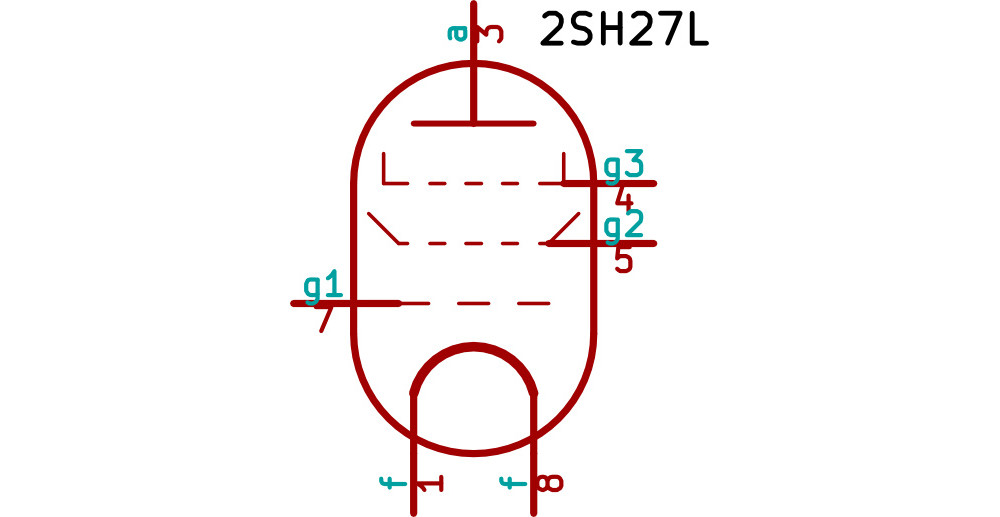

Schaltzeichen und Anschlussbelegung

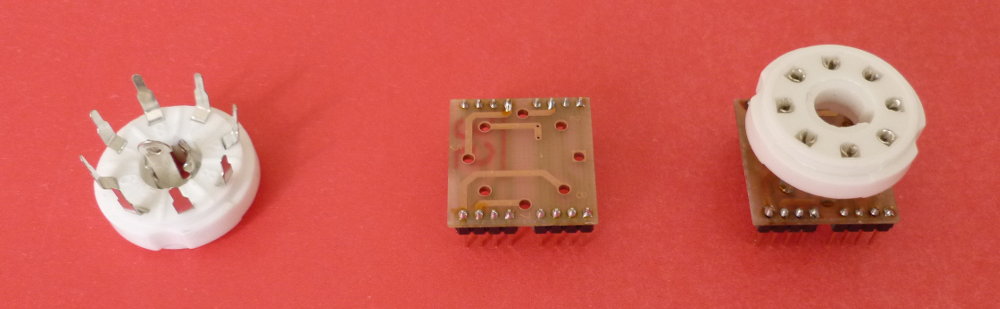

Adapter für Experimentier-Steckplatine (Bread-Board)

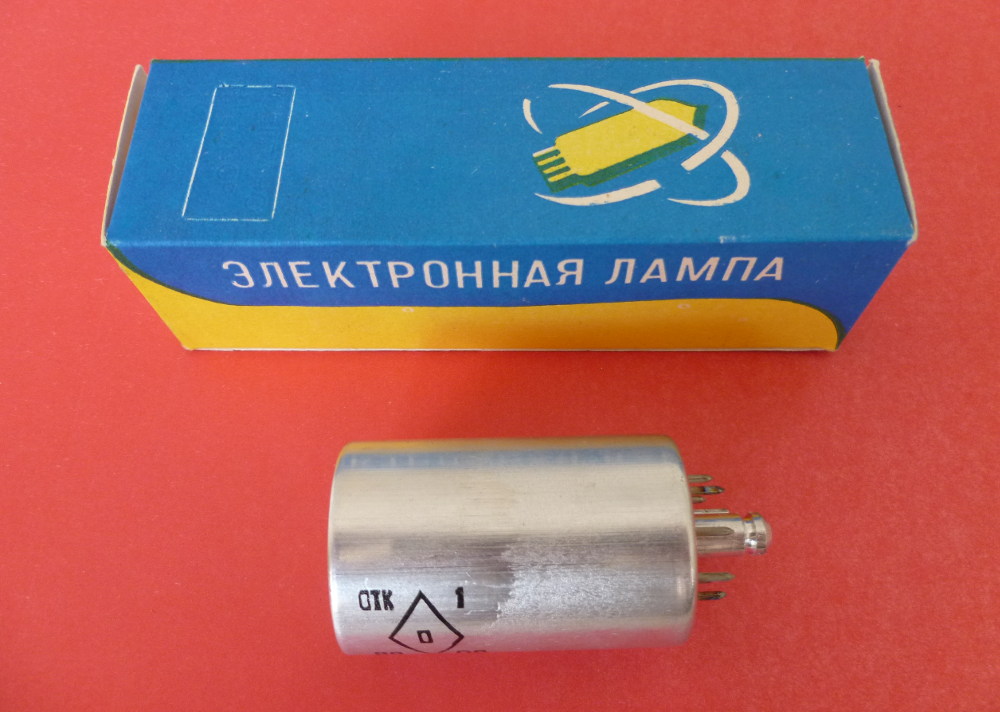

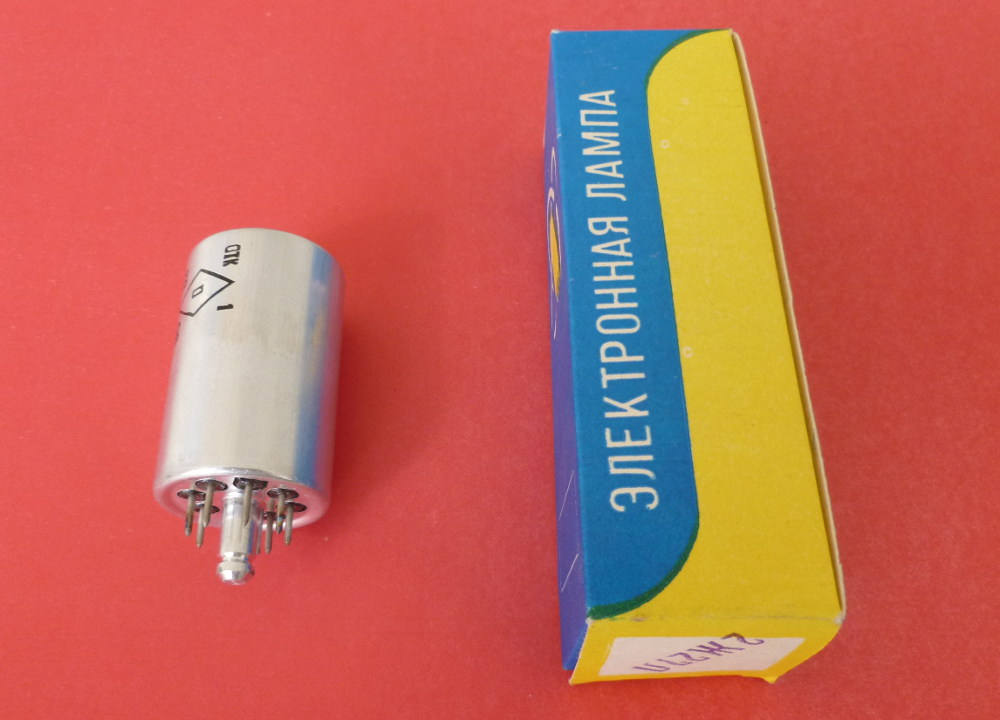

Bilder der Röhre mit Verpackung

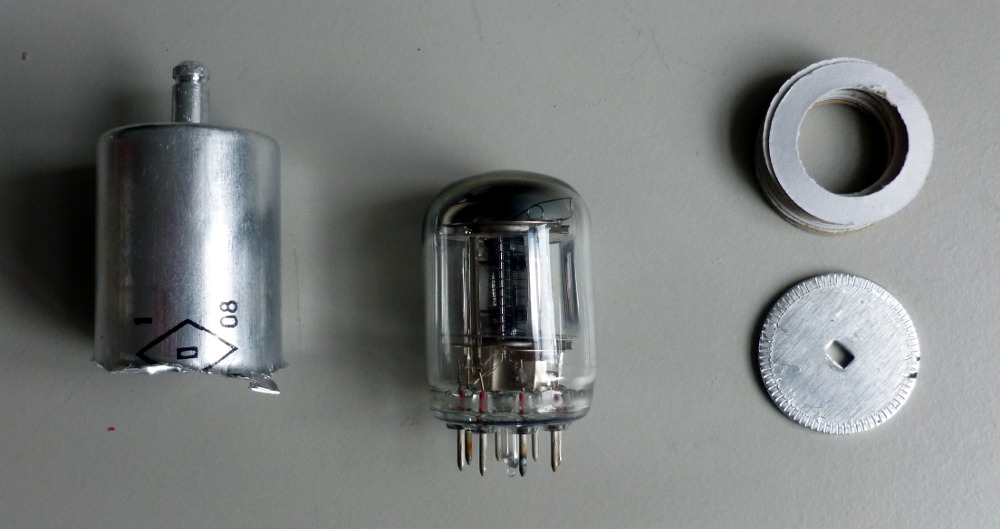

Röhre mit entferntem Metallgehäuse
